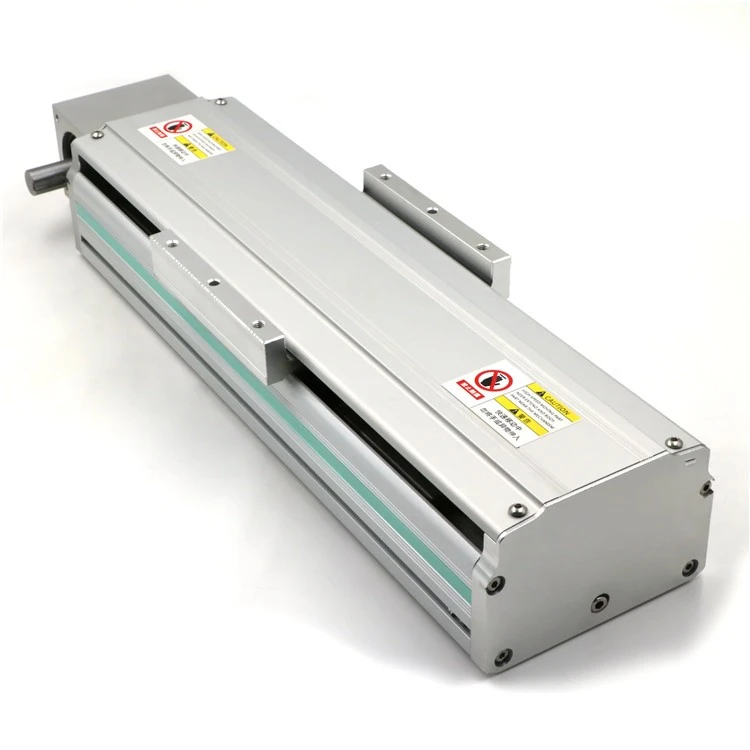

Lineaarne staadium EGHP120F
Lineaarne staadium EGHP120F
Rihmajamiga lineaarne liikumissüsteem, mida sageli nimetatakse rihmajamiks või rihm{0}}ajam lineaarseks astmeks, on mehaaniline ajam, mis on loodud kiire ja pika{1}}käigulise lineaarse liikumise tagamiseks. See on klassifitseeritud lineaarsete käitamissüsteemide alla ja seda iseloomustab hammasrihma ja rihmaratta süsteemi kasutamine, et muuta pöörlemisjõud lineaarseks liikumiseks. Seda disaini eelistatakse rakendustes, kus suur kiirus, pikk sõit ja madalam hind on kriitilisemad kui äärmine asukohatäpsus.
tootekirjeldused
| Toote nimi | lineaarsed juhtrööpasüsteemid lineaarne rööp xyz lineaarse etapi jaoks |
| Materjal | Laagri terasjuhik, laagri terasest alumiiniumalus |
| Kohanemismootor | 57/86 samm-mootor, 100W/200W/400W servomootor |
| Lineaarne juhttee | EGR15"2 EGH15*4 |
| Sünkroonrihma laius (mm) | 25 |
| Plii (mm) | 50 |
| Korduv positsioneerimise täpsus ( mm ) | ±0.08 |
| Maksimaalne kiirus (mm) | 2000 |
| Maksimaalne käsitsemismass ( kg ) |
Horisontaalne: 30 Vertikaalne: |
| Käiguvahemik (mm) | 100-3750 |
Toote klassifikatsioon ja funktsioonid
Rihmajamiga süsteemid liigitatakse paindliku ülekandega lineaarsete ajamite kategooriasse. Need on sageli saadaval täielikult integreeritud astmetena (sarnaselt kuulkruviastmetega) või moodulkomponentidena.
Nende peamised funktsioonid hõlmavad järgmist:
Kiire{0}}lineaarne reisimine:Tänu lindi kergemale massile ja lihtsamale rihmaratta mehaanikale on need võimelised saavutama kuulkruvisüsteemidega võrreldes palju suuremat liikumiskiirust (kuni 10 m/s).
Pika-löögi võime:Sõidu pikkust piirab peamiselt ainult rihma pikkus, mistõttu need sobivad ideaalselt väga pikkade telgede jaoks (kuni 10 meetrit või rohkem).
Madala-jõu, suure- läbilaskevõimega rakendused:Need sobivad kõige paremini kiiresti liikuvate kergete kuni mõõdukate koormuste jaoks rakendustes, mis seavad esikohale kiiruse ja tsükliaja.
Levinud rakendused hõlmavad automaatset materjalikäsitlust, pakkimismasinaid, korja{0}}ja-koharoboteid, väljastussüsteeme ja suuremahulisi{2}}pukksüsteeme.
