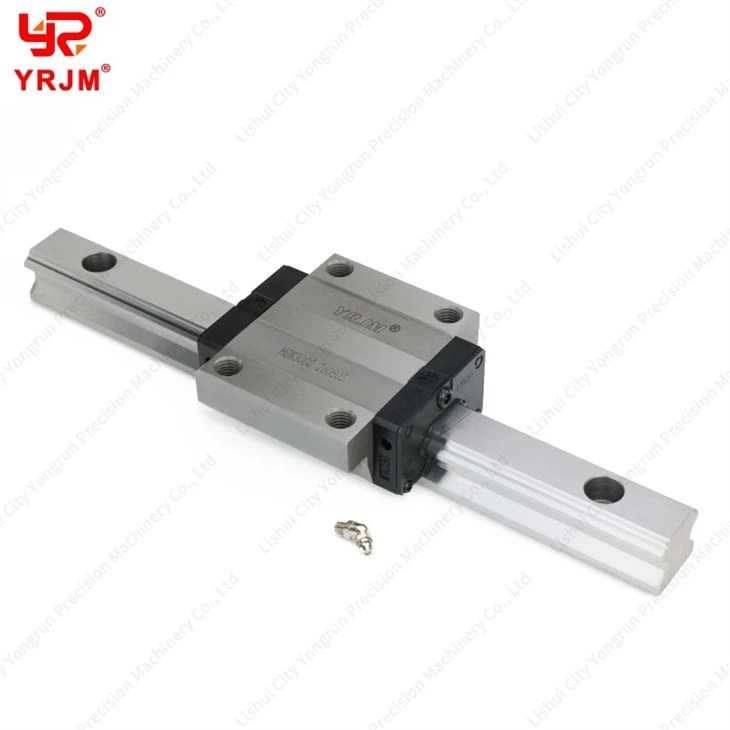

HGW25CC lineaarne juhik

HGW25CC lineaarne juhik

Toote kirjeldus

HGW25CC tähis määrab selle spetsiifilise konstruktsiooni geomeetria ja paigalduse mitmekülgsuse:
HG:Raske-koormus, nelja-rea palli-tüüpi seeria.
W:Lai{0}}äärikvankri profiil.
25:Rööpa nimilaius 25 mm (mõeldud HGR25 siinide jaoks).
CC:Kahesuunaliste-kinnitusavadega suur{0}}kandevõime.

Äärikuga "CC" plokk on valmistatud keermestatud kinnitusavadega, mis toimivad ka läbivate{0}}avadena. See pakub masinaehitajatele märkimisväärset paigalduspaindlikkust: plokki saab kinnitada ülalt-alla (laskes poldid läbi kelguplaadi ja keerates need otse äärikusse) või alt-üles (sisestades poldid ülespoole läbi ääriku keermestatud kelguplaadisse). See kahesuunaline paigaldus on väga kasulik, kui ruumilised piirangud piiravad tööriista juurdepääsu lõpliku kokkupaneku ajal.

Inseneri valiku märkus: HGH25CA (ruudukujuline) vs. HGW25CC (äärikuga)
25 mm telje projekteerimisel valivad insenerid tavaliselt kitsa HGH25CA (ruudukujulise) ploki ja äärikuga HGW25CC vahel. Kuigi mõlemad töötavad samal HGR25 rööpal, on need optimeeritud erinevate struktuuriliste ja ruumiliste nõuete jaoks:

• HGW25CC (äärikuga) eelis:

Äärikuga plokk on laiem (70 mm vs{1}}mm), kuid pakub madalamat montaažiprofiili. Selle kogukõrgus on vaid 36 mm, võrreldes ruudukujulise HGH ploki 40 mm-ga. See madalam raskuskese koos laiema äärikuga jalajäljega tagab suurepärase stabiilsuse veeremismomendi koormuse vastu. See on eelistatud valik laiadele masinalaudadele ja konfiguratsioonidele, mis nõuavad kelguplaadi alt{7}}üles paigaldamist.

• HGH25CA (ruudu) eelis:

Ruutplokk on sobiv spetsifikatsioon, kui külgmine ümbrisruum on piiratud. Rakenduste jaoks, nagu paralleeltelgede tihedalt üksteisega pesastamine masina veerus, pakub selle kitsam laius (48 mm) ülitõhusat ja ruumisäästvat -lahendust.
